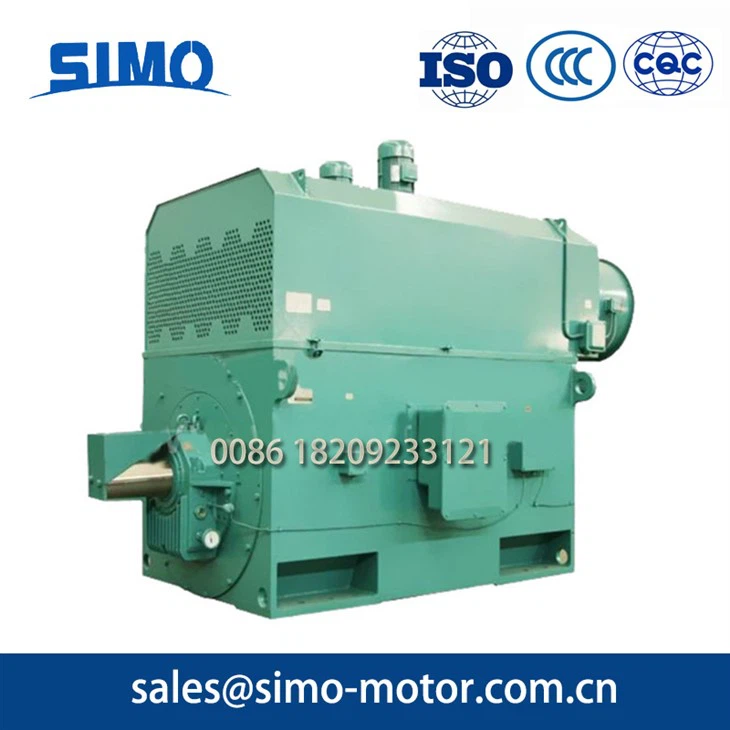

ykk -500 مقدمة موجزة
هذه السلسلة من المحركات6ykk -500 HV المحرك الكهربائيمحرك غير متزامن من ثلاث مراحل مع ارتفاع مركزي يبلغ ارتفاعه 500 مم ، ويتميز ببنية مغلقة والامتثال لمعايير JB\/T 10315. 2-2002.
المعلمات الأساسية
نطاق حجم الإطار: 500mm
الجهد المقنن: 6kV (قابل للتخصيص)
التردد المقنن: 50 هرتز \/ 60 هرتز
نطاق السرعة: 3000RPM (2- القطب) ، 1500RPM (4- القطب) ، 1000RPM (6- القطب) ، 750RPM (8- القطب)
نطاق الطاقة: 160kw ~ 10000kw
نوع التثبيت: IMB3 (أفقي ، مثبت على القدم)
فئة الحماية: IP54 \/ IP55 (اختياري)
طريقة التبريد: IC611 (تبريد الهواء إلى الجو)
فئة العزل: الفئة و
متطلبات بيئة التشغيل :
درجة الحرارة المحيطة: -15 درجة ~ +40
رطوبة: متوسط الرطوبة النسبية الشهرية أقل من أو يساوي 90 ٪ (متوسط درجة الحرارة الشهري أقل من أو يساوي 25 درجة)
ykk -500 قائمة طراز السلسلة
ykk 5001-2 ykk 5002-2 ykk 5003-2 ykk 5004-2 ykk 5001-4
ykk 5002-4 ykk 5003-4 ykk 5004-4 ykk 5001-6 ykk 5002-6
ykk 5003-6 ykk 5004-6 ykk 5001-8 ykk 5002-8 ykk 5003-8
ykk 5004-8 ykk 5001-10 ykk 5002-10 ykk 5003-10
ykk 5004-10 ykk 5001-12 ykk 5002-12 ykk 5003-12
ykk 5004-12
YKK 6KV محرك الجهد العالي 500 ورقة بيانات محرك حجم الإطار
| يكتب | القوة المقدرة (كيلوواط) | تيار مصنّف (أ) | السرعة (ص\/دقيقة) | كفاءة (٪) | عامل الطاقة (cos φ) | الأعلى. عزم الدوران (عزم الدوران المقنن) | عزم الدوران المقفلة (عزم الدوران المقنن) | تيار مغلق (تيار مصنّف) | J (محرك) (كجم · م²) | j (load) (kg · m²) | قداس (كجم) | وقت التشحيم (ح) |
| ykk 5001-2 | 900 | 104.8 | 2980 | 95 | 0.87 | 1.8 | 0.6 | 7 | 10 | 55 | 5270 | 500 |
| ykk 5002-2 | 1000 | 116.3 | 2980 | 95.1 | 0.87 | 1.8 | 0.6 | 7 | 11.2 | 57 | 5570 | 500 |
| ykk 5003-2 | 1120 | 130.1 | 2980 | 95.2 | 0.87 | 1.8 | 0.6 | 7 | 14.5 | 58 | 5870 | 500 |
| ykk 5004-2 | 1250 | 145.1 | 2980 | 95.3 | 0.87 | 1.8 | 0.6 | 7 | 15.7 | 67 | 6180 | 500 |
| ykk 5001-4 | 800 | 93.3 | 1485 | 94.8 | 0.87 | 1.8 | 0.7 | 6.5 | 30 | 217 | 4960 | 1000 |
| ykk 5002-4 | 900 | 104.9 | 1485 | 94.9 | 0.87 | 1.8 | 0.7 | 6.5 | 32 | 238 | 5210 | 1000 |
| ykk 5003-4 | 1000 | 116.4 | 1485 | 95 | 0.87 | 1.8 | 0.7 | 6.5 | 35 | 259 | 5520 | 1000 |
| ykk 5004-4 | 1120 | 130.3 | 1485 | 95.1 | 0.87 | 1.8 | 0.7 | 6.5 | 38 | 284 | 5670 | 1000 |
| ykk 5001-6 | 560 | 68 | 990 | 94.4 | 0.84 | 1.8 | 0.7 | 6 | 39 | 598 | 4660 | 2000 |
| ykk 5002-6 | 630 | 76.4 | 990 | 94.5 | 0.84 | 1.8 | 0.7 | 6 | 43 | 664 | 4780 | 2000 |
| ykk 5003-6 | 710 | 85.8 | 990 | 94.8 | 0.84 | 1.8 | 0.7 | 6 | 50 | 735 | 4890 | 2000 |
| ykk 5004-6 | 800 | 96.6 | 990 | 94.9 | 0.84 | 1.8 | 0.7 | 6 | 54 | 804 | 5080 | 2000 |
| ykk 5001-8 | 400 | 51.3 | 740 | 93.7 | 0.8 | 1.8 | 0.8 | 5.5 | 36.3 | 812 | 4420 | 2000 |
| ykk 5002-8 | 450 | 57.7 | 740 | 93.8 | 0.8 | 1.8 | 0.8 | 5.5 | 42.8 | 893 | 4580 | 2000 |
| ykk 5003-8 | 500 | 63.8 | 740 | 94.2 | 0.8 | 1.8 | 0.8 | 5.5 | 46.3 | 988 | 4830 | 2000 |
| ykk 5004-8 | 560 | 71.4 | 740 | 94.4 | 0.8 | 1.8 | 0.8 | 5.5 | 53.5 | 1100 | 4970 | 2000 |
| ykk 5001-10 | 315 | 43 | 590 | 92.8 | 0.76 | 1.8 | 0.8 | 5.5 | 47 | 1130 | 4310 | 3000 |
| ykk 5002-10 | 355 | 48.3 | 590 | 93 | 0.76 | 1.8 | 0.8 | 5.5 | 52 | 1260 | 4420 | 3000 |
| ykk 5003-10 | 400 | 54.3 | 590 | 93.3 | 0.76 | 1.8 | 0.8 | 5.5 | 55 | 1400 | 4550 | 3000 |
| ykk 5004-10 | 450 | 61 | 590 | 93.4 | 0.76 | 1.8 | 0.8 | 6 | 60 | 1540 | 4670 | 3000 |
| ykk 5001-12 | 220 | 31.9 | 495 | 92.2 | 0.72 | 1.8 | 0.8 | 5.5 | 50.8 | 1420 | 4210 | 3000 |
| ykk 5002-12 | 250 | 36.1 | 495 | 92.5 | 0.72 | 1.8 | 0.8 | 5.5 | 55.5 | 1580 | 4350 | 3000 |
| ykk 5003-12 | 280 | 40.4 | 495 | 92.7 | 0.72 | 1.8 | 0.8 | 5.5 | 60 | 1760 | 4490 | 3000 |
| ykk 5004-12 | 315 | 45.4 | 495 | 92.8 | 0.72 | 1.8 | 0.8 | 5.5 | 65 | 1970 | 4630 | 3000 |
ميزات المنتج
✅ الكفاءة العالية وتوفير الطاقة: التصميم الأمثل ، المتوافق مع معايير المحرك عالية الكفاءة
✅ ضوضاء منخفضة واهتزاز منخفض: بنية مستقرة ، تشغيل سلس
✅ الموثوقية العالية: العزل من الفئة F ، عملية تشريب ضغط الفراغ (VPI) ، الرطوبة ومقاومة درجة الحرارة
✅ الصيانة السهلة: هيكل مغلق ، غطاء وقائي قابل للإزالة لفحص مناسب
✅ القدرة على التكيف القوية: مناسبة لمختلف الأحمال الصناعية
الميزات الهيكلية
الإطار: بنية من نوع صندوق الصلب الملحوم ، صلابة عالية ، خفيفة الوزن
الجزء الثابت: بنية ملصق خارجي ، فئة F ، عزل منخفض الراتنج ، عملية VPI
المحامل: المحامل المتداول أو المحامل المنزلق (تم اختيارها على أساس الطاقة والسرعة)
تصميم الحماية: IP54\/IP55 ، يمكن ترقية بعض النماذج إلى مستويات حماية أعلى
حقول التطبيق
الصناعة العامة: المشجعين ، الضواغط ، المضخات ، الكسارات ، نقل المعدات
صناعة الطاقة: محركات مساعدة محطة الطاقة
التعدين\/المعادن: الكسارات ، مطاحن الكرة ، النقل الأنظمة
آخرون: المواد الكيميائية ، مواد البناء ، الآلات ، إلخ.
توضيح النموذج (مثال: ykk 5001-4)
YKK: محرك غير متزامن من السنجاب المرفق مع مبرد هواء إلى جو
5001 : ارتفاع المركز 500 مم ، رقم 1 الطول الأساسي
4 : 4- محرك القطب (1500 دورة في الدقيقة)
YKK 6KV أبعاد كتالوج محرك الجهد العالي
ترتيب التعليمات
⚠ ملاحظات مهمة:
يحظر محرك الحزام لمحركات القطب 2- و 4-(استشارة الاستثناءات)
2- عمود المحركات الافتراضية للتناوب في اتجاه عقارب الساعة(حدد ما إذا كان التناوب عكس اتجاه عقارب الساعة مطلوبًا)
يجب التفاوض على متطلبات الجهد\/التكرار الخاصة مقدمًا
ملخص
Xi'an Simo Ykk Series Motors عالية الجهدمناسبة للبيئات الصناعية الشاقة ، والتي تتميز بكفاءة عالية وموثوقية وصيانة سهلة. يتم استخدامها على نطاق واسع في التعدين ، والسلطة ، والمعادن ، وغيرها من الصناعات. انتبه إلى رقم القطب واتجاه الدوران وقيود القيادة عند الطلب.
YKK -500 HV المحرك الكهربائي، اختر سيمو ، اختر الجودة!
