وصف المنتجات
نموذج المنتج
T2500-4/1430-1500r/دقيقة
2500KW 1500r/دقيقة IP20 IM7311
T2500-6/1430-1000r/دقيقة
2500KW 1000r/دقيقة IP20 IM7311
T2500-8/1730-750r/دقيقة
2500KW 750r/دقيقة IP20 IM7311
T2500-10/1730-600r/دقيقة
2500KW 600r/دقيقة IP20 IM7311
1. t 2. 2500
T: محرك متزامن2500: الطاقة المقدرة (كيلوواط)
3. -10 4. /1430
-10: عدد الأقطاب /1430: القطر الخارجي للجزء الثابت (مم)
5. IP20 6.IM7311
فئة الحماية IP20 ترتيب التركيب (IM7311)
المواصفات الفنية
القطر الخارجي للجزء الثابت: 1180 مم - 1730 مم
تصنيف الطاقة: 2500 كيلو واط
عدد الأعمدة: 4P، 6P، 8P، 10P
فئة العزل: 155 (F)
الجهد المقدر: 6 كيلو فولت، 10 كيلو فولت (قابل للتخصيص عند الطلب)
نوع التركيب: IM 7311
فئة الحماية: IP20
طريقة التبريد: IC01، IC37
ورقة المواصفات للمحرك المتزامن بقدرة 2500 كيلو وات
| نموذج | الطاقة المقدرة (كيلوواط) | الفولطية (الخامس) | التصنيف الحالي (أ) | السرعة المقدرة (ص / دقيقة) | مغلق-تيار الدوار (التيار المقنن) | مغلق-عزم الدوران (عزم الدوران المقدر) | سحب-عزم الدوران (عزم الدوران المقدر) | الحد الأقصى لعزم الدوران (عزم الدوران المقدر) | لحظة القصور الذاتي (كجم · م²) | الوزن (كجم) |
| T2500-4/1430 | 2500 | 6000 | 280.8 | 1500 | 6.5 | 1 | 0.7 | 1.8 | 325 | 15100 |
| T2500-4/1430 | 2500 | 10000 | 168.5 | 1500 | 6.5 | 1 | 0.7 | 1.8 | 350 | 15800 |
| T2500-6/1430 | 2500 | 6000 | 281.4 | 1000 | 6.5 | 1 | 0.7 | 1.8 | 350 | 16800 |
| T2500-6/1430 | 2500 | 10000 | 168.8 | 1000 | 6.5 | 1 | 0.7 | 1.8 | 400 | 17500 |
| T2500-8/1730 | 2500 | 6000 | 281.7 | 750 | 6.5 | 0.8 | 0.8 | 1.8 | 1200 | 12500 |
| T2500-8/1730 | 2500 | 10000 | 169 | 750 | 6.5 | 0.8 | 0.8 | 1.8 | 1250 | 13000 |
| T2500-10/1730 | 2500 | 6000 | 280.1 | 600 | 6.5 | 0.6 | 0.6 | 1.8 | 900 | 14100 |
| T2500-10/1730 | 2500 | 10000 | 168.1 | 600 | 6.5 | 0.6 | 0.6 | 1.8 | 1000 | 14800 |
المزايا التقنية

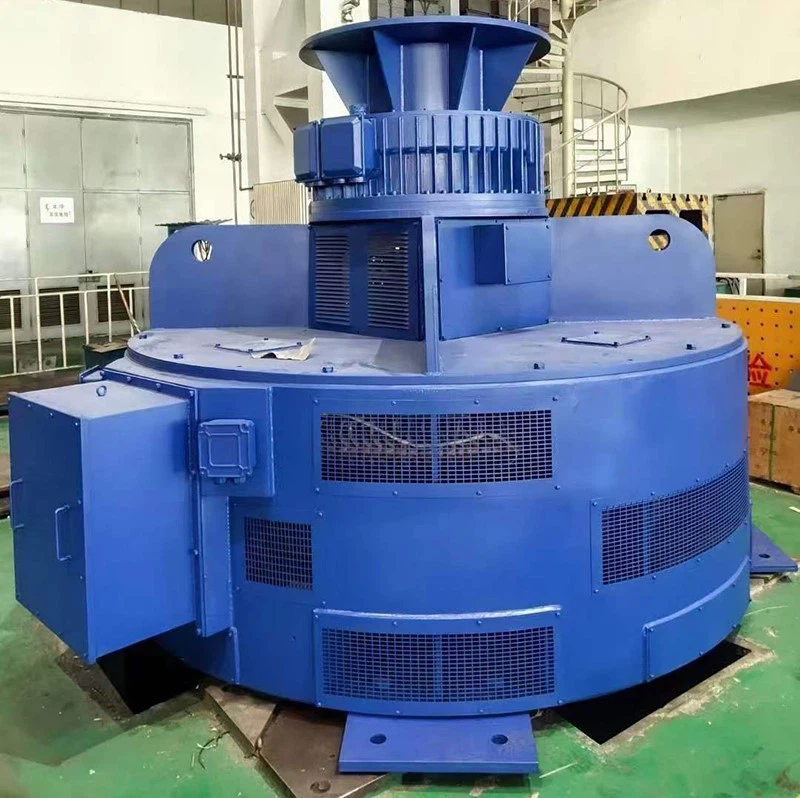

محرك متزامن يعمل بالتيار المتردد بقدرة 2500 كيلو واتتم تطويره بواسطةسيمو موتور، وتتميز بسرعة دوران عالية وتسمح ببدء التشغيل المباشر بجهد كامل-. أثناء بدء التشغيل، يجب توصيل دائرة الجزء الدوار بمقاومة بدء تبلغ 10 أضعاف مقاومة ملف المجال.
مكيف الهواءمحرك متزامن ثلاثي الطور-يوفر عزم دوران عاليًا وسرعة ثابتة، مما يحافظ على سرعة متزامنة مستقرة حتى في ظل اختلافات الحمل الجذرية.
يستخدم بشكل أساسي لمروحة تهوية المحرك، والمضخات، ومجموعات المولدات -المحركات، وغيرها من الآلات ذات الأغراض العامة-.
الوصف الهيكلي (تعليمات البناء)
1
يعتمد محرك السلسلة T- هيكلًا أفقيًا، مع طرق تبريد تشمل:
افتح التبريد ذاتي التهوية-.
تهوية مجاري الهواء أو شبه مجاريها-.
تهوية مغلقة ذاتية الدوران-.
2
يمكن تصميم المحرك بامتدادات عمود نهاية -طرفية مفردة أو مزدوجة-.
اتجاه الدوران
عند النظر إليه من نهاية حلقة الانزلاق، يدور المحرك عكس اتجاه عقارب الساعة. يمكن تعديل اتجاه الدوران حسب الحاجة، ولكن يجب تعديل شفرات المروحة وفقًا لذلك.
3
تم تشييده كهيكل فولاذي ملحوم متكامل.
يتم تركيب كل من الإطار ومبيت المحمل على قاعدة ملحومة من ألواح الصلب.
الجزء الثابت
مصنوعة من صفائح فولاذية من السيليكون بسمك 0.5 مم، ومثبتة بالإطار بمسامير شد.
4
لف اللفة مع عزل الفئة F، ومجهزة بتدابير الحماية من الهالة.
نهايات اللف مرتبطة بقوة وتخضع بالكامل للمعالجة بالورنيش VPI (التشريب بالضغط الفراغي).
5
تتكون من قطع قطب فولاذية رقيقة مغلفة.
تم تجهيز قلب القطب بملف قطبي ومثبت على المحور.
6
جرح من سلك نحاسي مسطح، معزول بمعايير الفئة F.
محامل
يتكون من مبيت محمل من الحديد الزهر وجلبات محمل مبطنة بمعدن البابيت-.
يتم توفير التشحيم إما عن طريق:
7
مزيج التشحيم مع نظام دائرة الزيت الخارجي
نظام الإثارة
مجهزة بجهاز الإثارة الثايرستور (SCR)، والذي يمكن توفيره من قبل شركتنا كمجموعة كاملة.
8
تتميز حلقات الانزلاق بهيكل مجمع.
يتم وضع الفرش في -حاملات فرشاة ذات ضغط ثابت، متصلة عبر لوحات موصلة. يتم تثبيت مجموعة الفرشاة بالكامل على جانب المحمل.
